五金蝕刻工藝流程概述

　　五金蝕刻是金屬表麵處理技術 主要步驟包括前處理 掩膜製作 蝕刻操作 後處理 該工藝適用於不鏽鋼 銅 鋁等材料 加工精度可達±0.01mm

　　具體操作步驟

　　1 材料準備 選擇厚度0.1-3.0mm金屬板材 使用堿性溶液去除表麵油汙 清水衝洗時間不少於120秒 酸洗活化表麵30-60秒

　　2 掩膜製作 采用感光油墨或菲林膜 曝光能量控製在80-120mj/cm² 顯影液溫度維持30±2℃ 圖案線寬誤差小於5μm

　　3 蝕刻加工 三氯化鐵溶液濃度28-32Be 溫度40-50℃ 噴射壓力0.2-0.4MPa 蝕刻速率每分鍾0.01-0.03mm 定期檢測溶液比重

　　4 後處理工序 立即用清水衝洗 5%碳酸鈉溶液中和殘餘酸液 去除掩膜使用3-5%氫氧化鈉溶液 最後進行鈍化處理

　　技術參數控製

　　蝕刻深度誤差 ±0.005mm 側壁傾斜度 15-30度 最小孔徑 材料厚度1/3 蝕刻因子 0.8-1.2

　　設備要求

　　采用PLC控製係統 配備溫度傳感器 壓力調節閥 溶液循環過濾係統 廢氣處理裝置符合GB16297標準

　　常見問題處理

　　出現過蝕刻需檢查掩膜附著性 出現毛刺調整蝕刻液濃度 圖案變形檢查夾具定位精度 每批次首件必須進行三維檢測

　　應用領域

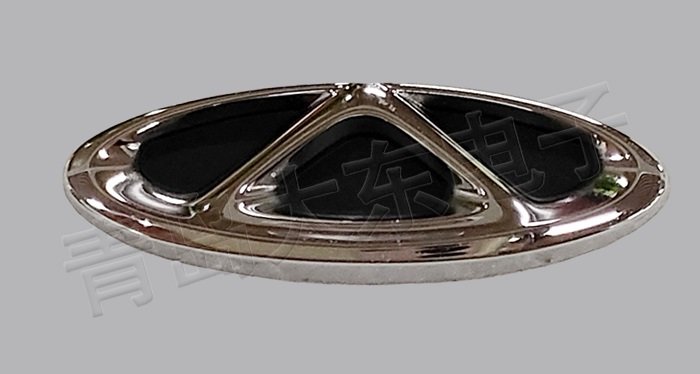

　　電子元件引線框架 金屬濾網 裝飾標牌 醫療器械部件 汽車傳感器基板 蝕刻工藝可實現複雜異形結構加工
