蝕刻加工作為現代工業製造中的一項關鍵技術，正以其獨特的工藝優勢改變著多個行業的生產方式。這種通過化學反應或物理撞擊作用移除部分材料的技術，已成為高精度金屬零部件生產的核心手段之一。

　　蝕刻加工的基本原理

　　蝕刻(etching)是使用化學反應或物理撞擊作用而移除部分材料的技術。通常所指蝕刻也稱光化學蝕刻(photochemical etching)，指通過曝光製版、顯影後，將要蝕刻區域的保護膜去除，在蝕刻時接觸化學溶液，達到溶解腐蝕的作用，形成凹凸或者鏤空成型的效果。在半導體製造中，刻蝕是與光刻相聯係的圖形化處理的主要工藝，主要采用化學或物理方法對襯底表麵，或者表麵覆蓋的薄膜進行選擇性腐蝕或者剝離的過程。

　　蝕刻加工的核心技術特點

　　蝕刻加工技術具有多項顯著優勢：

　　高精度‌：可達到亞微米級分辨率，能夠製作微米至納米尺度的複雜結構

　　材料適應性廣‌：適用於金屬(如銅、鋁)、半導體(矽、GaN)、陶瓷、聚合物等多種材料

　　複雜結構成型能力‌：可製作高深寬比結構、微孔陣列、三維曲麵等傳統加工難以實現的結構

　　無應力成型‌：相較於傳統衝壓、激光切割或CNC加工，化學蝕刻能夠在不改變材料物理性能的前提下進行加工

　　批量生產能力‌：適合晶圓級大規模製造，生產效率高

　　蝕刻加工的主要應用領域

　　蝕刻加工技術已廣泛應用於多個高端製造領域：

　　電子行業

　　在印製電路板(PCB)製造中，蝕刻是關鍵步驟，利用化學藥水將覆銅箔板表麵的非必要銅導體進行蝕刻去除，從而留下所需的銅導體，形成精確的線路圖形。在新能源電池領域，蝕刻加工用於電池極耳用超薄銅箔(0.05mm)、鋁箔(0.06mm)與防爆閥片用304不鏽鋼的精密製造。

　　醫療器械

　　蝕刻加工可用於製造精密的銅板電極、診斷儀器中的金屬配件，確保配件尺寸精準度滿足醫療設備的嚴苛標準。在生物醫學領域，蝕刻技術被用於製作微流控芯片、植入式傳感器等。

　　航空航天

　　輕量化且高強度的蝕刻銅板部件能應用於航天器的電子係統中，減少設備整體重量的同時保障信號傳輸穩定性。

　　汽車電子

　　蝕刻加工的傳感器彈片、電路連接片等產品，可適應汽車複雜的工況環境，提升電子元件的使用壽命。

　　其他領域

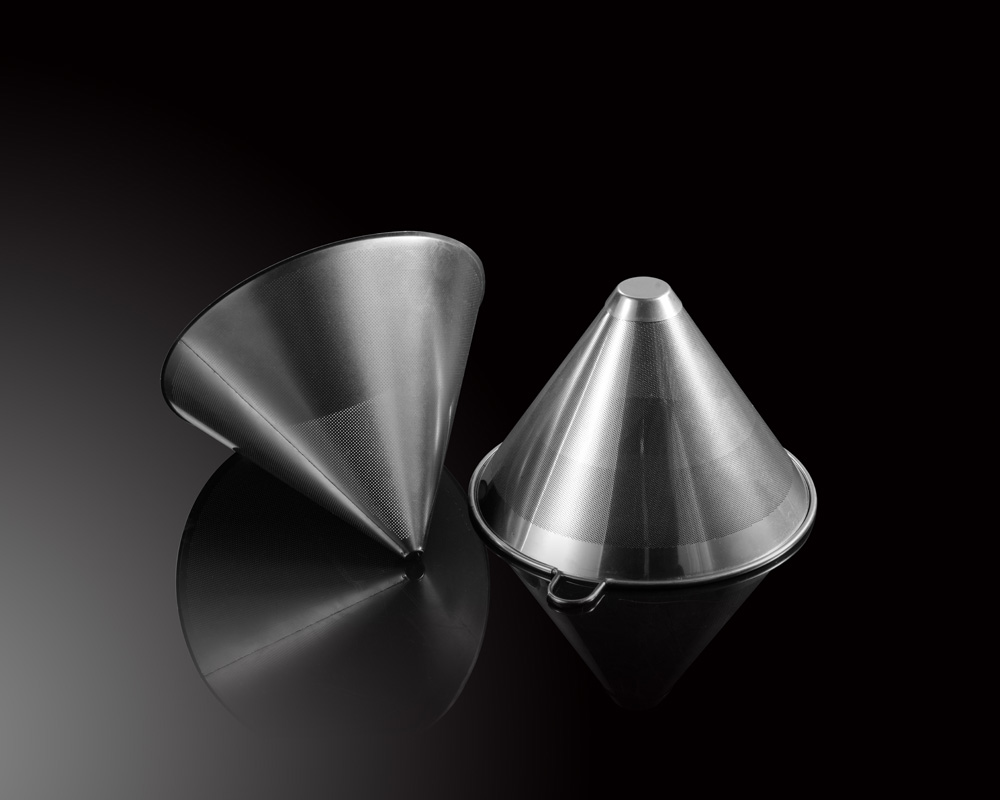

　　蝕刻技術還廣泛應用於精密儀器、通信設備、裝飾藝術等領域，如製作金屬濾網、喇叭出音網孔、模型改裝蝕刻片等。

　　蝕刻加工的實際案例

　　二維碼刻印IC封裝

　　在IC封裝上刻印二維碼已成為行業趨勢，DataMatrix(矩陣型)二維碼可刻印在零件側麵，使得零件組裝後仍可讀取。這種應用要求極高的加工精度，蝕刻技術能夠滿足這一需求。

　　連接器端子鍍金剝離

　　為了控製焊錫的上行，使用激光剝離端子的鍍金後，焊錫不會覆蓋到不需要的位置。隨著小型、薄型化的發展，端子的間距變窄，蝕刻加工成為解決這一問題的有效手段。

　　超薄手機按鍵

　　Motorola的V3手機利用蝕刻切割的金屬薄片作為按鍵，帶來了超薄手機的鋒利意象，其後的金屬蝕刻按鍵蔚為風潮。設計師Sam Buxton則利用蝕刻製程精細加工的能力，在0.15mm厚度的不鏽鋼薄片進行複雜的圖案蝕刻，創造了稱為Mikroworld的一係列小小世界。

　　蝕刻加工的發展趨勢

　　環保工藝革新

　　行業內普遍采用新型環保蝕刻劑，以檸檬酸、硫酸亞鐵等環保成分替代部分強酸，在保證蝕刻速率的同時，將廢液的pH值控製在6-8的中性範圍，大幅降低了廢水處理成本，部分廠家的蝕刻廢液回收率甚至可達80%以上。

　　自動化生產升級

　　主流廠家已引入全自動蝕刻生產線，從銅板的上料、貼膜、曝光、蝕刻到清洗、烘幹，全程由PLC控製係統精準把控，將加工精度誤差縮小至±0.003mm，生產效率提升30%-50%。

　　等離子蝕刻技術創新

　　等離子蝕刻技術在過去50年來推動微電子行業取得空前進步，未來將受到半導體行業不斷變化的製造需求、向更可持續的實踐過渡和滿足立法環境法規等因素的驅動。

　　市場持續增長

　　2024年全球半導體蝕刻設備市場價值281.5億美元，預計到2034年將達到561億美元，2025年至2034年該市場將以7.14%的複合年增長率增長。

　　蝕刻加工技術以其高精度、材料適應性強和複雜結構成型能力等優勢，正在為多個行業的精密製造提供創新解決方案。隨著環保工藝的革新、自動化生產的升級以及新技術的不斷湧現，蝕刻加工的應用前景將更加廣闊。
