工藝原理

　　金屬蝕刻通過化學或物理方法去除材料表麵。化學蝕刻使用酸性溶液，典型腐蝕速率0.01-0.05mm/min。光刻工藝分辨率達10μm，電解蝕刻精度±0.02mm。常見加工材料包括不鏽鋼、銅合金和鋁材。

　　生產流程

　　基材準備：進行脫脂、酸洗預處理

　　掩膜製作：采用光刻膠或絲網印刷

　　蝕刻處理：使用三氯化鐵或硝酸溶液

　　後道工序：包含去膠、清洗步驟

　　質量檢測：使用光學顯微鏡檢查

　　技術參數

　　加工厚度：0.05-3mm範圍

　　公差控製：±0.05mm標準級

　　最小線寬：化學蝕刻0.1mm

　　表麵粗糙度：Ra0.8-3.2μm

　　蝕刻斜度：15-45度範圍

　　設備配置

　　蝕刻機：槽體容積500-2000L

　　噴淋係統：壓力0.2-0.5MPa

　　溫控裝置：精度±1℃

　　廢氣處理：活性炭吸附塔

　　水循環係統：PH值6-8

　　應用領域

　　電子行業：電路板加工

　　儀器儀表：刻度盤製作

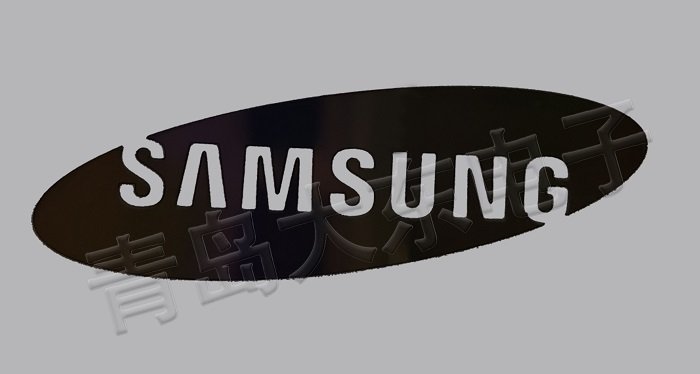

　　裝飾製品：金屬花紋蝕刻

　　汽車零件：濾網加工

　　航天部件：薄壁結構件

　　質量控製

　　執行GB/T 13911-2008標準。使用二次元測量儀檢測尺寸，粗糙度儀測試表麵質量。金相分析判定蝕刻均勻性，鹽霧試驗評估耐腐蝕性。

　　發展趨勢

　　精密掩膜技術提升

　　環保蝕刻劑研發

　　自動化生產線應用

　　複合加工工藝結合

　　在線檢測係統集成
